STV-3 akna-zoom-kamera
Elektronikus csatorna tükör

STV3-SET

• Felügyelő kamera csővezetékekhez, tartályokhoz
• Elektronikus csatornatükör
• Kamera és alapszett 8m-es rúddal

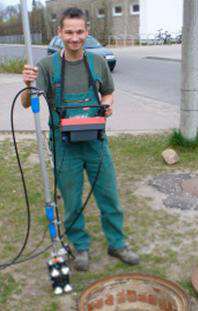

Akna-zoom-kamera csővezetékek, csatornák, aknák üzemelés közbeni állapotának vizsgálatára alkalmazható anélkül, hogy a kezelő személyzetnek személyesen le kellene ereszkednie.

Komplett szett, mely az alábbiakból áll:

• kézzel elforgatható színes kamera motoros zoom- objektívvel egy teleszkópos állványon (8m),
• 4 LED-fényszóróval, 10 m-es lézeres távérzékelővel, kezelőegység kezelőegység nyakbaakasztható tartószíjjal,
• 6,4”-os TFT-monitor (nappali fénynél),
• joystick a kameravezérléshez,
• szabványos videokimenet,
• kép/video-tárolás tetszés szerint integrált SD-kártyán vagy USB-n keresztül PC-re/Notebookra

Műszaki adatok

Kameraegység

• Videokamera 795x596, 22-szeres optikai Zoom
• 4 fényszóró, egyenként 3 High-Power LED-Spot-tal
• Lézeres távolságérzékelő 10 m a tároló beméréséhez
• Kamera kézzel 360° -kal elforgatható, 90°-kal dönthető
• A kameraegység védelme: IP 67 / nincs külön védelem
• Csatlakozás a túlnyomás-védőgázfeltöltéshez
• Kameraegység kábelhossz 10 m (Opció max. 16 m)
• Teleszkóprúd 8 m, szerelhető göbfej-adapter
• Beállítható, rugós támasztóláb exakt csőközép- pozicionáláshoz DN200-DN800

Kezelőegység

• Robosztus standard-kezelőegység hordozó vállszíjjal
• Integrált, nappali fényhez alkalmazkodó TFT-Monitor 6,4“
• Kameravezérlés (Zoom, Focus automatikus/kézi)
• Joystick segítségével, LED-fényszóró páronként kapcsolható
• Távolodás kijelző a lézeres távolságérzékelőhöz
• Feszültség: 230 V AC / 12 V DC
• Integrált SD-Kártyatároló kép- és video-tároláshoz gomb- nyomással
• Adatkimenet USB 2.0 PC-csatlakozáshoz
• Standard-Videokimenet BNC külső lejátszóhoz

Szállítási terjedelem

• Kameraegység kompletten lézerrel és támasztólábbal
• Kezelőegység hálózati résszel 230V AC/12V DC
• USB-kábel, SD-kártya 8GB kép- és video-tárolás-hoz
• Teleszkóprúd 8 m, 4 Diffusor-előtét

Alkalmazási/karbantartási utasítások:

Az STV-3 kamerarendszer nem rendelkezik extra engedéllyel, azaz semmiképp nem használható gyúlékony gázok környezetében.
Azokat a tárolókat,csővezeték rendszereket,melyekben gyúlékony anyagokat tároltak vagy szállítottak, ill. melyekben nem zárható ki teljes mértékben egy gyúlékony gázkeverék keletkezése, a kamera behelyezése előtt ki kell üríteni, meg kell tisztítani és a bemeneti oldalán le kell zárni, adott esetben el kell végezni megfelelő szellőztetéssel a levegő cseréjét.

STV3-ABP-LI Akkumulátor hátizsák

Akkucsomag STV-3-hoz töltési állapot kijelzővel és 230V AC bélelt hátizsákban. Kivitel: Lithium-Polymer-Akkumulátor kis súly és hosszabb üzemelési idő
Üzemidő > 5h tartós felügyelet teljes megvilágításnál
Súly: ca. 5 kg

STV-3 TRIP Állvány

Állvány STV-3-hoz forgatható tartóval.
A forgatható tartó szögbeosztással az akna- és tároló építmények felületének kézzel történő letükrözéséhez (panorámakép)
A kamerarúd szétszerelés nélkül behelyezhető oldalt a forgatható tartóba és bármelyik munkavégzési magasságra rögzíthető.

STV3-RODSET Gyorszáró csatolórúd

Aluminium-csatolórúd garnitura, mely 4 külön rúdból áll 2,0 m (szállítási hossz 2,1 m) Twinloc-csapzárással garnitúra.
A csatolórudak további elemekkel meghosszabbíthatóak ca. 16m-ig, ezért adott esetben vegyék figyelembe a kamera egyedi kábelhosszát!
